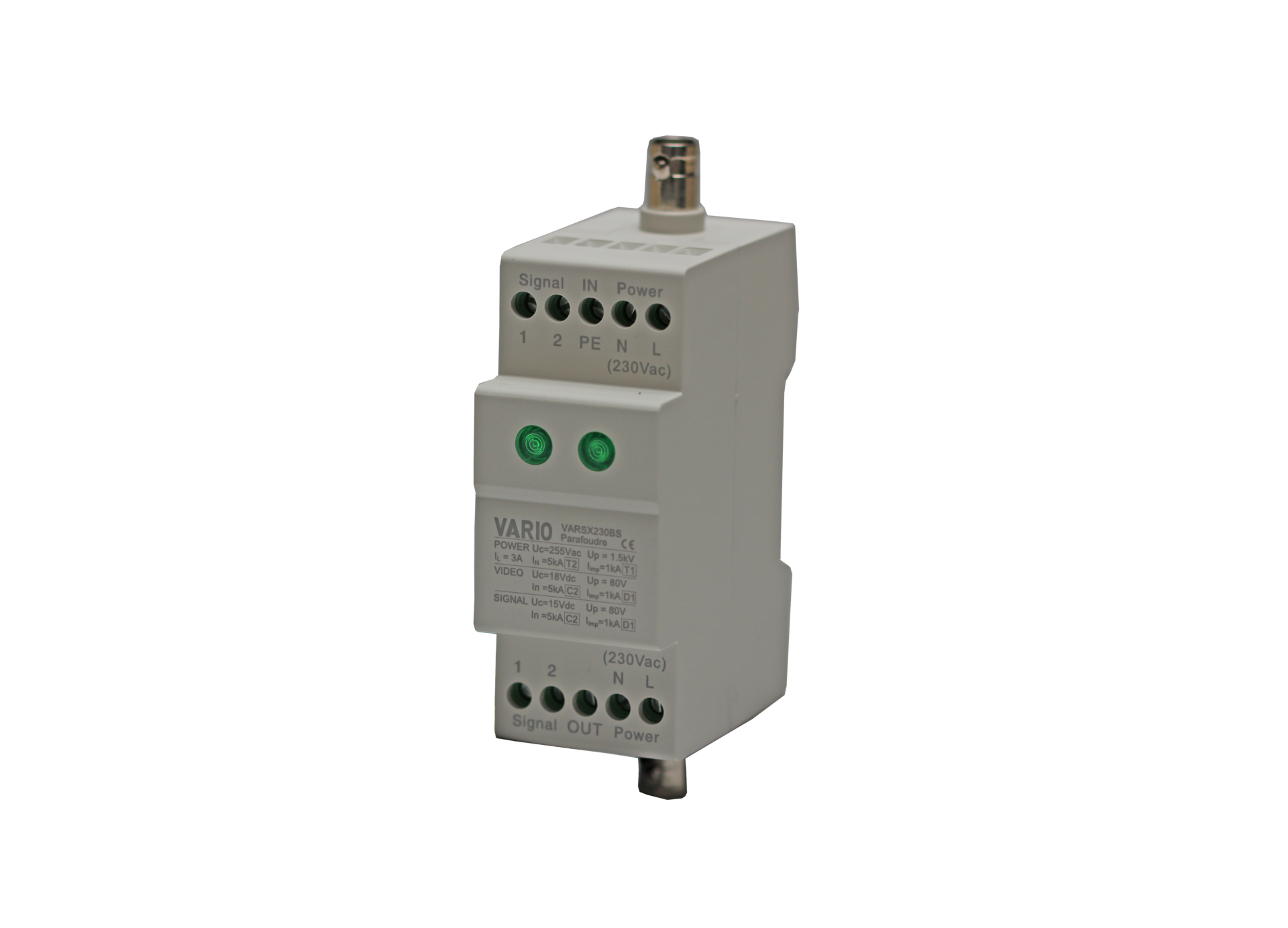

Parafoudre VARIO® Caméra Vidéo

Les Avantages :

• Format compact
• Connectique BNC
• Polyvalent

Caractéristiques partie alimentation :

• Tension max de régime permanent Uc : 255Vac
• Tension de protection Up (Ligne/Terre) : 1.5kV
• Tension de service Un : 230Vac
• Courant nominal de décharge In : 5kA (8/20µs)
• Courant de choc Iimp : 1kA (10/350µs)
• Courant maximal de décharge Imax : 10kA (8/20µs)
• Courant de ligne assigné Il : 3A
• Tenue au court-circuit Isccr : 5kA

Caractéristiques partie signal de contrôle :

• Tension nominale Un : 12Vdc
• Tension max de régime permanent Uc : 18Vdc
• Tension de protection Up (Ligne/Ligne | Terre/Ligne) : 80V | 0.6kV
• Courant nominal de décharge In :5kA (8/20µs)
• Courant de choc Iimp : 1kA (10/350µs)
• Perte d'insertion : <0.5dB
• Bande passante Fg : 2MHz

Caractéristiques partie signal vidéo :

• Tension nominal Un : 12Vdc
• Tension max de régime permanent Uc : 18Vdc
• Tension de protection Up (Ligne/Ligne | Ligne/Terre) : 80V | 0.6kV
• Courant nominal de décharge In : 5kA (8/20µs)
• Courant de choc Iimp : 1kA (10/350µs)
• Perte d'insertion : <0.5dB
• Bande passante Fg : 16MHz

Caractéristiques techniques communes

• Type de raccordement : BNC FEM/FEM 50 ou 75Ω
• Montage : Sur rail DIN35
• Température de fonctionnement : -40°C | 65°C
• Section connexion terre : 4mm²

Pour le glossaire cliquez ici

Référence: 069561
